Nombre del proyecto:
País:
Objetivo del proyecto:

Dispositivos:
Fecha del proyecto:

Sistema de alerta temprana en la zona de riesgo del volcán Cotopaxi, Ecuador
Ecuador, Sudamérica
Suministro de un sistema de alerta temprana bien audible e inteligible capaz de enviar mensajes de evacuación en toda la zona de riesgo en caso de una erupción volcánica
Sirenas Pavian, Vektra® Warning
2015/2016

La actividad del volcán Cotopaxi en 2015 (obtenga más información sobre las amenazas volcánicas en Ecuador en la Parte 1/2: El peligro de una erupción volcánica en Ecuador) no solo asustó a la gente que veía el humo salir del cráter, sino también a las autoridades. La decisión de actuar fue rápida.

Sus requisitos en lo que al sistema de alerta temprana necesario respecta eran estrictos, porque el peligro era demasiado real:

• Producir un sistema nuevo y fiable en 2 semanas.
• Disponer de un sistema que combinara el suministro desde la red y paneles solares.
• Disponer de un centro de control con respaldo energético.
• Disponer de software capaz de monitorizar las sirenas tanto como fuera posible.
• Disponer de al menos dos canales de comunicaciones entre el centro y las sirenas.
• Instalar sirenas electrónicas que pudieran ser oídas al menos por 30.000 personas.
• Tener la posibilidad de dirigir el sonido allí donde fuera necesario.

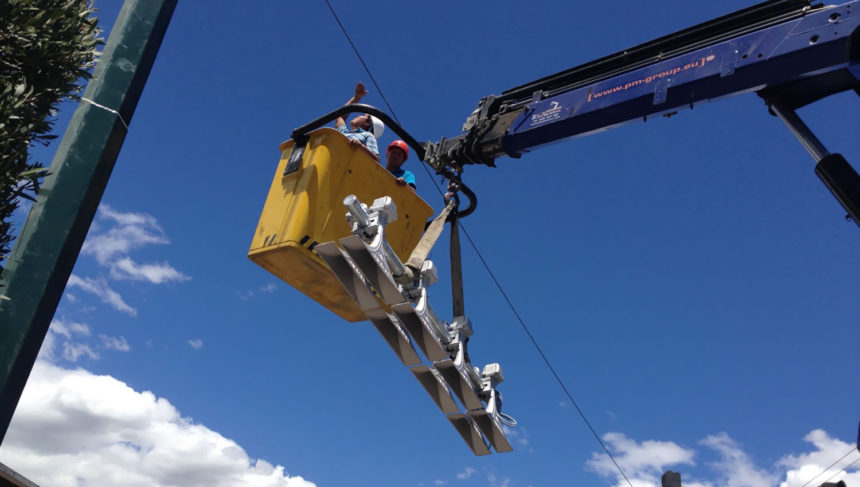

La empresa Telegrafia recibió la solicitud de proveer un sistema como este en un tiempo récord. A finales de 2015, se instalaron tres sirenas Pavian 1200 y tres Pavian 2400, junto con un centro de control inteligente. El centro de control posee un respaldo completo, contiene el software Vektra® Warning, que supervisa, gestiona, prueba y muestra las sirenas instaladas, así como el panel de control OCP11 que realiza un respaldo del software Vektra®.
Tanto el Vektra® Warning como el OCP11 pueden comunicar con seis sirenas a través de tres canales de comunicaciones:

1. Radio
2. Ethernet
3. Datos GPRS

Habida cuenta de que algunas de las sirenas se encuentran lejos del centro de control y no hay una visión directa de las mismas, se necesitaba un repetidor de radio. Telegrafia también suministró el repetidor de radio. El sistema permite el envío de flujo de voz en tiempo real.

Cada sirena Pavian está situada de forma óptima de manera que cubra el máximo número posible de personas en una zona de riesgo. Pueden oírla aproximadamente 50.000 personas, y la cobertura de sonido alcanza casi los 15 km2. En caso de que todos los canales de comunicación en el centro de control fallen, cada sirena puede activarse de forma local y separada, pero la unidad de control local puede activar también todas las sirenas al mismo tiempo.

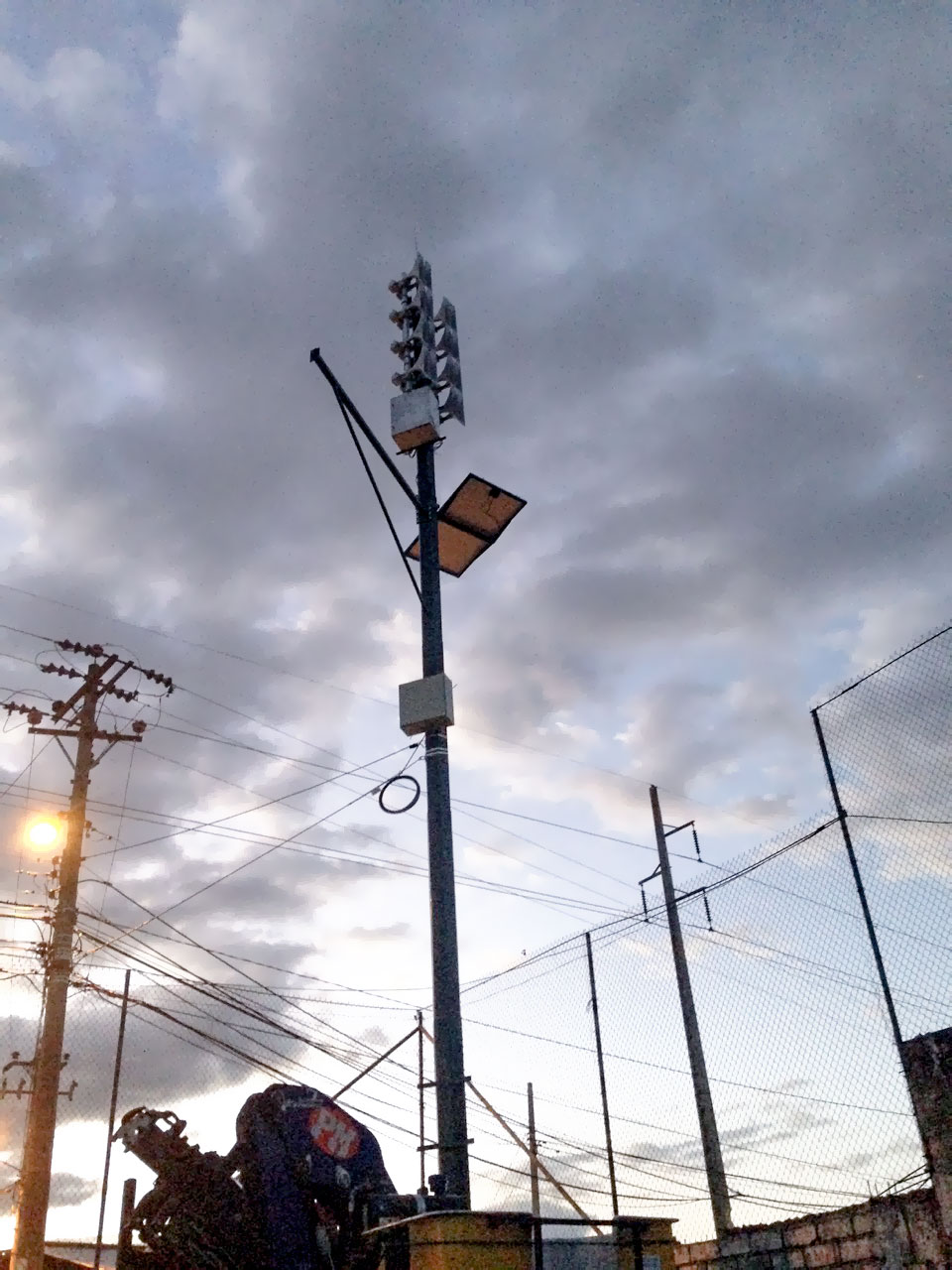

En caso de caída del suministro eléctrico, todas las sirenas, incluso la estación repetidora y la unidad de comunicaciones en el centro de control, poseen baterías de respaldo. Cada sirena está alimentada desde la red y con un panel solar. Además de ser un sistema potente y disponer de un respaldo completo, ofrece un ahorro energético a largo plazo.

Las seis sirenas, los dos dispositivos diferentes de control y una fuente de respaldo eléctrico completo, que se comunican a través de tres canales de comunicación independientes, alertan a más de 50.000 personas en caso de erupción volcánica. El sistema puede caracterizarse del siguiente modo:

• El centro de control está provisto de dos dispositivos diferentes: el software Vektra® Warning y el panel de control OCP11.
• El Vektra Warning supervisa, activa/desactiva, lee los estatus de las sirenas y recibe mensajes asincrónicos desde las sirenas.
• Los tres canales de comunicación están disponibles para la comunicación entre las sirenas y el centro de control.
• Cada sirena puede ser activada tanto a nivel local como sistémico (una sirena sola o todo el sistema).
• Todo el sistema posee un respaldo completo con baterías que no requieren mantenimiento.
• Las sirenas son potentes, con una salida de 1200 W o 2400 W, con un direccionamiento simple del sonido.
• La electricidad llega a cada sirena desde la red y los paneles solares.
• Las sirenas pueden reproducir hasta 64 sonidos/alarmas/mensajes de voz.
• Las sirenas pueden reproducir notificaciones de voz en tiempo real.
• Es posible realizar un autodiagnóstico completo de cada sirena.
• Todo queda registrado en una base de datos bien ordenada.
• Todo el sistema fue fabricado en dos semanas: una verdadera carrera contrarreloj.
